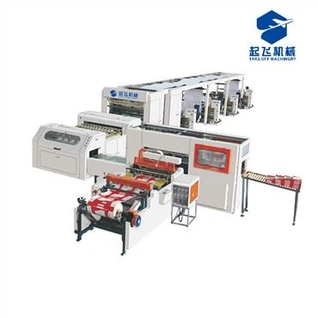

A4シート製造機

小容量A4製造機

A4製造機全ライン（大容量）

小容量:

1.シングルロール巻き戻し：1.5連/分（500連/日）（紙1.25トン/日）

2.ダブルロール巻き出し : 3連/分(1000連/日)(紙2.5トン/日)

3.4ロール巻き戻し:6連/分(2000連/日)(紙5トン/日)

大容量:

1. 10-12 連/分 (4200 連/日)(10.5 トンの紙/日)

2. 20-25 連/分 (8400 連/日)(21 トンの紙/日)

3 .30-35 連/分(13000 連/日)(紙 31 トン/日)

技術的パラメータ

特性：

●本機はサーボモーター、周波数制御速度を採用しています。自動張力制御、自動カウント、切断サイズの設定、時間と数値の設定による自動停止、その他多くの機能を含むPLC制御システム。

●ジャンボロール巻き出し部は自動エアシャフト(3/6インチ、オプション)またはシャフトレス(3/6インチ、オプション)を使用します。

●巻き出しジャンボロール部はEPC方式を採用し、ウェブ素材の位置を自動補正し、高い切断精度を保ちます。

●機械棚は鋳鋼を採用、ギロチンナイフは重量鋳物構造を使用、トラクションローラーはスタティックバランス加工アルミローラーを使用しています。

●完成したシートを自動集積・断裁し、2ステージモーターでシートを側面に搬送します。搬送側面モデル機は自動包装機との連携が可能です。

搬送時の紙の乱れを解決する当社の技術:

【解決手段】スタック用紙搬送機構はフレーム１を備え、フレーム１は用紙の進行方向に応じて順番に配置される。

前部コンベア ベルト 2、計数装置 3、後部コンベア ブラケット 4 があり、いくつかの前部コンベア ベルト 2 は等間隔に配置され、後部コンベア ブラケット 4

前側コンベアベルト２に対応して後側コンベアベルト４０１があり、後側コンベアベルト４０１は後側コンベアブラケット４の端部に配置されたモータ４０２によって駆動される。

駆動すると、後部搬送ベルト４０１の上面が計数装置３の排出端よりも低くなり、前部搬送ベルト２が横方向に切断される。

用紙は計数装置３に搬送されて計数され、計数された用紙は後部搬送ベルト４０１に入り、後部搬送ブラケット４には、

用紙ストッパー５は、後側搬送ベルト４０１の隙間に配置された用紙ストッパー５０４を備えており、用紙ストッパー５０４は隙間に固定的に設置されている。

スリッターカッターの交換に関する当社の新技術: スリッターカッターを交換する前にアクティブ軸とパッシブ軸を分解する必要がありますが、この新設計によりこの面倒な作業を解決できます。

解決策:1、2を1に搭載したスリッター機のクイックチェンジカッター構造と、

3、4、6を含め、3には15が、4には5が取り付けられ、従動軸は

4 は 7 の一端に回転可能に取り付けられ、7 の他端は 6 に固定的に取り付けられ、6 とウォームギアは減速します。

9の出力軸は連結され、9の入力軸は8と取り付けられ、9は壁に固定設置されます。

プレート2では、3と4が16を介して連結されており、2つのうちの一方に17が取り付けられて主軸が対になっています。
